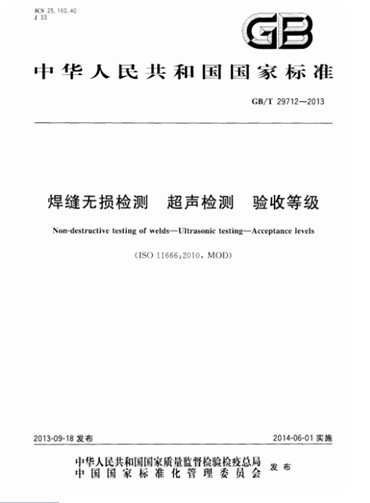

GB/T 29712-2013 焊縫無損檢測 超聲檢測

標準簡介：
本標準規定了鐵素體全熔透焊接接頭超聲檢測的驗收等級2級和3 級。本標準的驗收等級2級和3級，分別對應著GB/T 19418中的B級和C級焊縫質量要求。由于GB/T 19418中的D級焊縫通常不要求超聲檢測，因此本標準中沒有與GB/T 19418中的D級焊縫質量要求相對應的超聲檢測驗收等級。
本標準的驗收等級，適用于依據GB/T 11345的超聲檢測。
本標準適用于厚度為8mm至100mm的鐵素體全熔透焊縫。如果在充分考慮工件的幾何形狀和聲學性能情況下，能按照本標準驗收等級所需檢測靈敏度的要求下進行檢測，本標準也可適用于其它類型、其它材質和厚度超過100mm的焊縫。除非材質衰減或較高探頭分辨力要求需要其他頻率的探頭，本標準使用的探頭標稱頻率為2MHz至5MHz之間。使用的頻率不在此范圍，則驗收等級需要仔細考慮。

參考文件：
中華人民共和國國家標準公告2013年第19號
關于批準發布《滾動軸承 深溝球軸承 外形尺寸》等43項國家標準的公告
國家質量監督檢驗檢疫總局、國家標準化管理委員會批準《滾動軸承 深溝球軸承 外形尺寸》等43項國家標準，現予以公布（見附件）。
國家質檢總局 國家標準委
2013年9月18日

內容摘錄：
前言
本標準按照GB/T1.1—2009給出的規則起草。
本標準使用重新起草法修改采用ISO11666:2010《焊縫無損檢測 超聲檢測 驗收等級》(英文版)。
本標準與ISO11666:2010相比,主要技術性差異及其原因如下:
———關于規范性引用文件,為適應我國的技術條件,做了以下調整:
● 用等同采用國際標準的GB/T19418代替了ISO5817(見5.1);
● 用修改采用國際標準的GB/T11345代替了ISO17640(見1,5.1,5.2);
● 用修改采用國際標準的GB/T29711代替了ISO23279(見5.1);
● 刪除ISO17635標準,將其相關內容直接寫入正文(見5.1)。
本標準由全國焊接標準化技術委員會(SAC/TC55)提出并歸口。
本標準起草單位:上海材料研究所、中國特種設備檢測研究院、江蘇方天電力技術有限公司、濟寧瑞祥模具有限責任公司(山東濟寧模具廠)。
本標準主要起草人:丁杰、金宇飛、姜煒、莊志強、鄭暉、馬君鵬、魏忠瑞、王森、張文杰、馬君、奚力峰。
目錄
前言 Ⅲ
1 范圍 1
2 規范性引用文件 1
3 顯示長度的測量 1
4 靈敏度設定和等級 1
5 驗收等級 2
5.1 概述 2
5.2 縱向顯示 2
5.3 橫向顯示 2
5.4 群顯示 2
5.5 可驗收顯示的累計長度 3
附錄A (規范性附錄) 等級 5
附錄B(規范性附錄) 固定回波幅度等級技術 12
引用標準
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T11345 焊縫無損檢測 超聲檢測 技術、檢測等級和評定(GB/T 11345—2013,ISO17640:2010,MOD)
GB/T19418 鋼的弧焊接頭 缺陷質量分級指南(GB/T19418—2003,ISO5817:1992,IDT)
GB/T29711 焊縫無損檢測 超聲檢測 焊縫中的顯示特征(GB/T29711—2013,ISO23279:2010,IDT)
